Una guia de bricolatge per instal·lar interruptors de llum de 3 vies
Tot i que els dispositius domèstics intel·ligents ofereixen un control avançat de la il·luminació, l'interruptor tradicional de 3 vies segueix sent una opció popular per la seva practicitat i comoditat. Aquesta configuració us permet controlar un únic aparell de llum des de dues ubicacions diferents, el que el fa ideal per a escales, passadissos i habitacions grans.
Entendre els interruptors de 3 vies
Un sistema d'interruptors de 3 vies utilitza dos interruptors especials que funcionen conjuntament per controlar una llum des de dues ubicacions. A diferència dels interruptors estàndard que simplement encenen i apaguen els llums des d'un sol lloc, els interruptors de 3 vies creen un sistema més flexible on:
Si els dos interruptors estan apagats, la llum està apagada
Si qualsevol dels interruptors està encès, la llum s'encén
Podeu encendre o apagar la llum des de qualsevol lloc
Això s'aconsegueix mitjançant un sistema de cablejat que inclou un terminal comú i dos terminals de viatge a cada interruptor. Els cables del viatger porten el senyal elèctric entre els interruptors, mentre que el terminal comú es connecta a la font d'alimentació o a la llum.
Eines i materials essencials
Abans de començar, reuniu aquests elements:
Dos interruptors de 3 vies
Tornavisos (cap pla i Phillips)
Pelafils
Alicates de-agulles
Comprovador de voltatge
Femelles de filferro
Cinta elèctrica
La seguretat primer
ADVERTIMENT:Apagueu sempre l'alimentació a l'interruptor abans de començar qualsevol treball elèctric. Utilitzeu un tester de tensió per confirmar que l'alimentació està apagada. Si no et sents còmode treballant amb electricitat, contracta un electricista qualificat. Tots els treballs han de complir els codis elèctrics locals.
Passos d'instal·lació
Pas 1: elimina els interruptors antics
Apagueu l'alimentació a l'interruptor
Utilitzeu un tester de tensió per confirmar que no hi ha alimentació
Traieu els cargols de la placa frontal i estireu amb cura els interruptors de les caixes de paret
Feu fotos del cablejat existent com a referència
Desconnecteu els cables dels interruptors antics

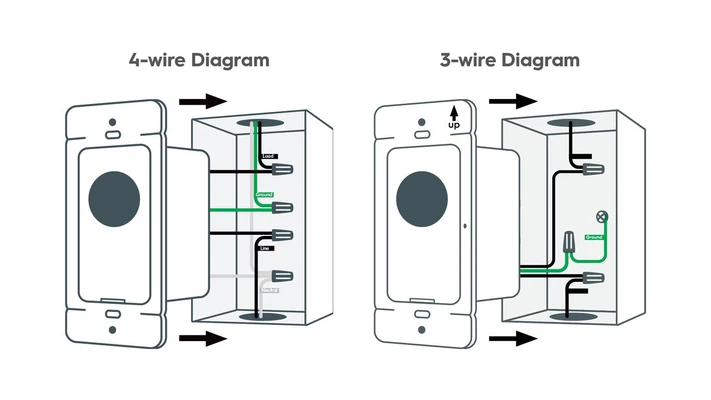

Pas 2: connecteu els cables als interruptors nous
Connecteu el cable de terra (generalment coure nu o verd) al cargol de terra verd
Identifiqueu el terminal comú (normalment de color més fosc) i connecteu el cable comú
Connecteu els dos cables de viatge als terminals restants
Assegureu totes les connexions amb femelles de filferro i embolcalleu-les amb cinta elèctrica
Pas 3: interruptors segurs
Empenyeu amb cura els cables i els interruptors a les caixes elèctriques
Utilitzeu cargols per fixar els interruptors a les caixes
Assegureu-vos que no hi hagi cables pessigats o exposats
Pas 4: completeu la instal·lació
Col·loqueu les plaques frontals amb els cargols proporcionats
Resta l'alimentació al disjuntor
Proveu els dos interruptors per garantir el funcionament correcte
Comproveu que la llum es pugui controlar des d'ambdues ubicacions
Resolució de problemes comuns
Un cablejat incorrecte pot provocar:
Els interruptors no funcionen correctament
Disjuntors que s'encenen
Control limitat des d'una ubicació
Si trobeu problemes:
Comprova-totes les connexions amb les teves fotos
Assegureu-vos que els cables comuns estiguin correctament identificats
Comproveu que els cables del viatger estiguin connectats correctament
La instal·lació de l'interruptor de 3 vies, quan es fa correctament, proporciona un còmode control de la il·luminació que millora tant la funcionalitat com la seguretat a la vostra llar. Preneu-vos el vostre temps, seguiu amb atenció cada pas i gaudiu de la satisfacció de dominar aquest pràctic projecte elèctric.
