Una guia pràctica per al cablejat de tires LED i fonts d'alimentació
Tot i que el cablejat i les fonts d'alimentació poden no ser els aspectes més glamurosos de la il·luminació de tires LED, constitueixen la base crítica de qualsevol instal·lació reeixida. La configuració elèctrica adequada garanteix no només un rendiment òptim, sinó també una fiabilitat i seguretat a llarg termini-.
Aquesta guia desglossa els elements bàsics de l'alimentació i el cablejat de les tires LED en termes clars i accionables.
Entendre les fonts d'alimentació LED
El paper de les fonts d'alimentació
Les tires de LED funcionen amb corrent continu (DC) de baixa -tensió - normalment de 12 V o 24 V -, mentre que les preses domèstiques ofereixen corrent altern (CA) d'alta-tensió. La font d'alimentació (també anomenada controlador o transformador LED) supera aquesta bretxa convertint 230 V CA en una tensió de CC estable que els vostres LED poden utilitzar amb seguretat.
Intentar connectar tires LED directament a la xarxa elèctrica les destruirà a l'instant. La font d'alimentació actua com a intermediari protector, assegurant que els vostres LED rebin una potència neta i regulada.
Selecció de la tensió correcta
Combineu sempre el voltatge de la vostra font d'alimentació amb els requisits de la vostra tira LED. L'ús d'una font d'alimentació de 12 V amb una tira de 24 V provocarà un rendiment baix, mentre que connectar una font d'alimentació de 24 V a una tira de 12 V danyarà permanentment els LED.
Càlcul de la capacitat d'alimentació
Per determinar la mida adequada de la font d'alimentació:
Calcula la potència total: potència de tira per metre × longitud total
Afegiu un marge de seguretat del 20%: potència total × 1,2
Seleccioneu una font d'alimentació amb capacitat igual o superior
Exemple:
5 metres de franja de 9,6 W/m=48W
Amb un 20% de memòria intermèdia: 48 W × 1.2=57.6W
Recomanat: font d'alimentació de 60 W
Consell professional:No arrodoniu mai cap avall quan seleccioneu la capacitat de la font d'alimentació. El funcionament al 80% de la capacitat màxima o menys allarga la vida útil dels components i millora la seguretat.
Consideracions d'eficiència
Les fonts d'alimentació d'alta-eficiència (eficiència del 85-95%) converteixen més electricitat en llum utilitzable alhora que generen menys calor. Això redueix els costos operatius i millora la longevitat del sistema.
Fonaments de cablejat
Selecció de calibre de filferro
El gruix del cable (mesurat en AWG - American Wire Gauge) afecta directament el rendiment. Els cables més prims tenen una resistència elèctrica més alta, provocant una caiguda de tensió a distància.
Pautes generals:
Tirades curtes (menys de 3 m): 18-20 AWG
Tirades mitjanes (3-8m): 16-18 AWG
Tirades llargues (més de 8 m): 14-16 AWG
Recordeu: els números AWG més baixos indiquen cables més gruixuts amb menor resistència.
Configuracions de cablejat

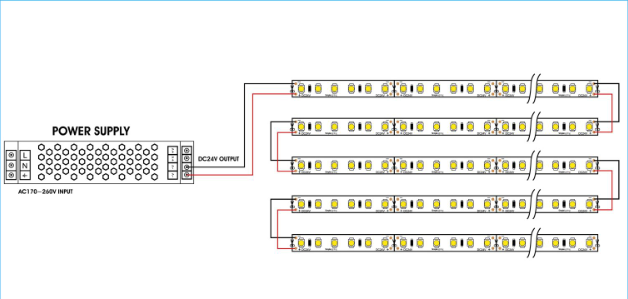

Cablejat de sèrie
Connecta les tires d'extrem-a-extrem en una única cadena
Apte per a tirades curtes (menys de 3 m per a 12 V, 5 m per a 24 V)
La caiguda de tensió esdevé significativa en tirades més llargues
Un únic punt de fallada pot afectar tota la cadena

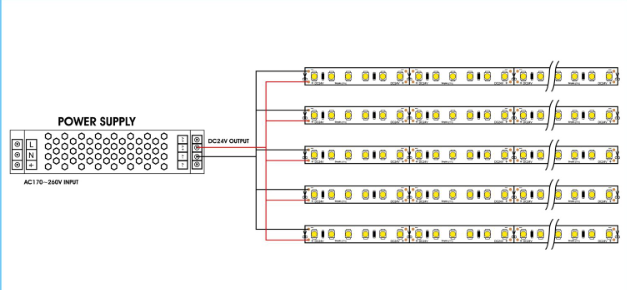

Cablejat paral·lel
Connecta cada tira directament a la font d'alimentació
Manté una brillantor constant en totes les seccions
Evita que les fallades individuals afectin altres tires
Requereix més cablejat però ofereix un rendiment superior
Connexió de diverses tires
Longituds màximes recomanades:
Cintes de 12V: 3-5 metres
Cintes de 24 V: 5-10 metres
Per a instal·lacions més llargues:
Utilitzeu cablejat paral·lel de la font d'alimentació
Utilitzeu amplificadors de senyal per a sistemes RGB/RGBW
Alimentació dels dos extrems per minimitzar la caiguda de tensió
Gestió de la caiguda de tensió
La caiguda de tensió es manifesta com un atenuació progressiva al llarg d'una tira LED, especialment notable en tirades més llargues. Això es produeix a causa de la resistència elèctrica natural dels cables i dels circuits de tira.
Estratègies de prevenció:
Trieu sistemes de 24 V per a tirades més llargues
Col·loqueu les fonts d'alimentació a prop dels punts d'instal·lació
Utilitzeu calibres de cable adequats
Implementar configuracions de cablejat paral·lel
Potencia llargues tirades individuals des dels dos extrems
Consideracions de seguretat
Tot i funcionar a baixes tensions, les pràctiques de seguretat adequades segueixen sent essencials:
Protecció de circuits
Instal·leu fusibles o interruptors classificats lleugerament per sobre del consum actual del vostre sistema
Exemple: fusible de 3 A per a un sistema de 2,5 A
Gestió de càrrega
Mantingueu el buffer de potència del 20%.
Eviteu{0}}encadenar diverses tires a una única font d'alimentació
Seguretat de connexió
Utilitzeu connectors aïllats o tècniques de soldadura adequades
Assegureu totes les connexions contra vibracions o moviments
Protecció del Medi Ambient
Utilitzeu components amb classificació IP-en llocs humits
Mantingueu el cablejat lluny de fonts de calor
Segellar les connexions exteriors contra la humitat
Compliment normatiu
Tots els treballs de tensió de la xarxa han de complir amb els codis elèctrics locals
Consulteu electricistes qualificats per a les connexions a la xarxa
Errors comuns d'instal·lació
Desajust de voltatge
Comproveu sempre la compatibilitat de la cinta i la font d'alimentació
Fonts d'alimentació de mida inferior
Calcula la càrrega total inclòs el marge de seguretat
Connexions inadequades
Assegureu-vos unes connexions elèctriques i mecàniques sòlides
Mantenir la polaritat correcta (+ a +, - a -)
Longitud de sèrie excessiva
Utilitzeu cablejat paral·lel per a tirades que superin les recomanacions del fabricant
Mida inadequada del cable
Seleccioneu el calibre adequat per a la longitud del recorregut i la càrrega actual
Aportacions clau
Adapta la tensió d'alimentació exactament als requisits de la tira LED
Calcula la potència total i afegeix un marge de seguretat del 20%.
Seleccioneu el calibre de cable adequat per a la vostra instal·lació
Preferiu cablejat paral·lel per a diverses tires o tirades llargues
Implementar fusibles i protecció de circuits adequats
Utilitzeu components amb classificació IP-en zones-propenses a la humitat
Consulteu professionals per a treballs elèctrics de xarxa
Seguint aquestes directrius, podeu crear instal·lacions d'il·luminació LED que ofereixin un rendiment constant, una llarga vida útil i resultats de qualitat-professional.
Nota: aquesta informació proporciona una guia general per a instal·lacions de corrent continu de baixa-tensió. Consulteu sempre les especificacions del fabricant dels vostres components específics i els codis elèctrics locals per conèixer els requisits de compliment.
