Guia d'instal·lació: cinta LED RGB PX24500 amb controlador de paret
Eines i materials que necessitareu:
Controlador RGB PX24500
Controlador de paret
Cables CAT5/Xarxa
Cable d'alimentació de 2 nuclis
Tirador de cap-plan
Talladores de filferro
Instruccions-a-pas a pas:
Connecteu la cinta RGB:
Afluixeu els terminals del controlador PX24500.

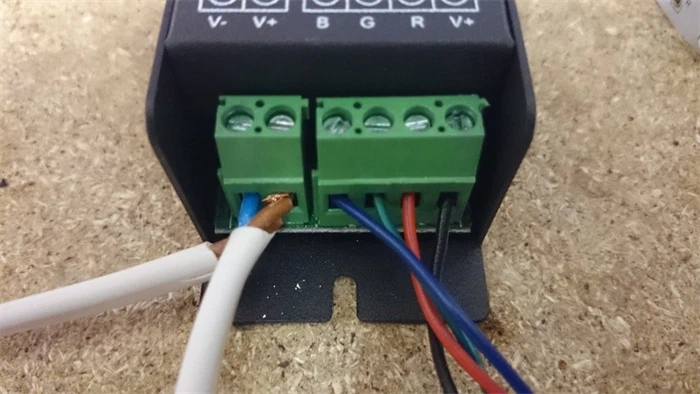

Inseriu els cables de la cinta LED RGB als ports correctes:
NegreaV+
VermellaR
VerdaG
BlauaB
Premeu els terminals per assegurar els cables.
Connecteu els cables d'alimentació:
Localitzeu els terminals d'entrada d'alimentació al PX24500.
Inseriu el cable d'alimentació de 2 nuclis al+ (positiu)i– (negatiu)terminals i apretar-los.
Per a diversos controladors:Encadena-daisy els cables d'alimentació d'una unitat a l'altra. Assegureu-vos que quedi un cable lliure per connectar-vos més endavant a la font d'alimentació principal.
Prepareu el cable CAT5:
Agafeu un cable CAT5 i retireu el connector de plàstic d'un extrem per exposar els cables individuals.
Connecteu el controlador de paret:

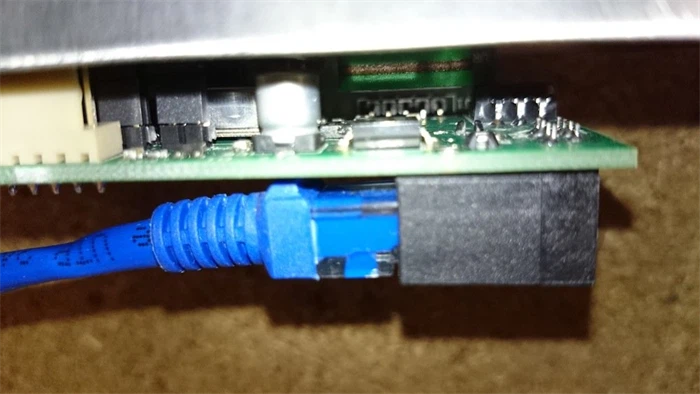

Inseriu l'extrem preparat del cable CAT5 a la ranura designada a la part posterior del controlador de paret.
Enllaceu el controlador al Power Pack:

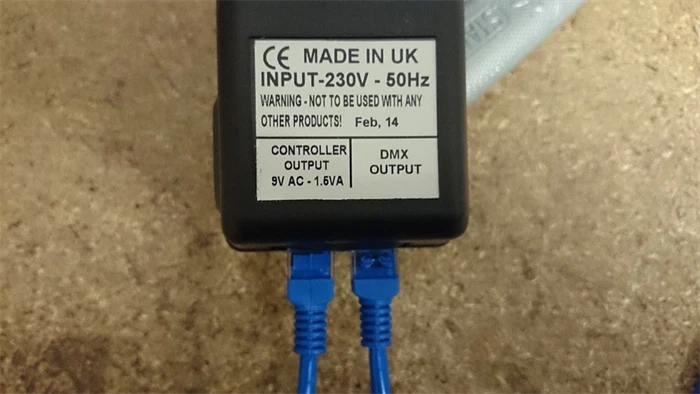

Connecteu l'altre extrem del cable CAT5 (des del controlador de paret) al cable"Controlador"port del PX24500.
A continuació, agafeu un segon cable CAT5 i connecteu-lo a la xarxa"Sortida DMX"port del PX24500.
Daisy-Encadena múltiples unitats (si escau):

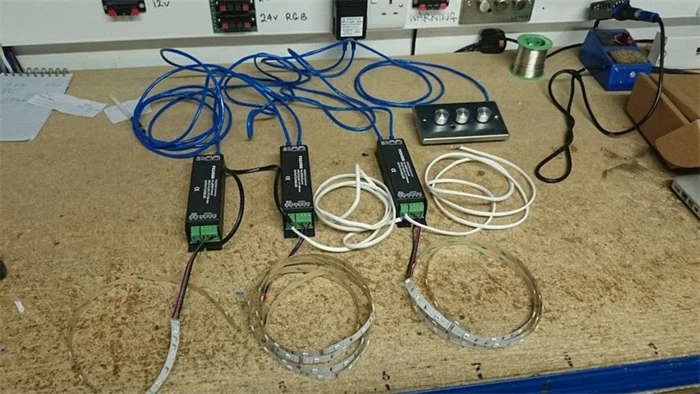

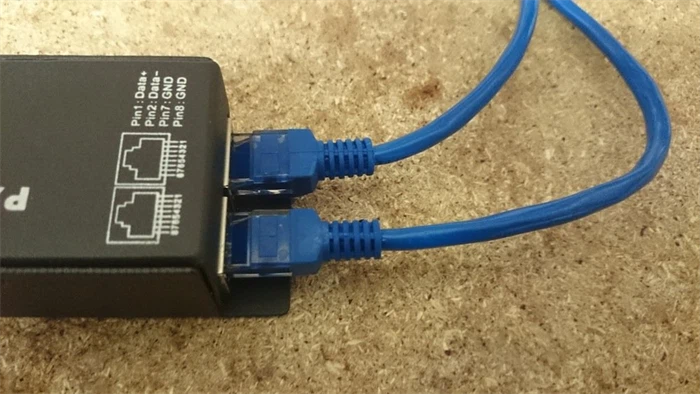

Per connectar unitats PX24500 addicionals, executeu el cable CAT5 des de la primera unitat"Sortida DMX"alinferior "DMX IN"port a la següent unitat.
Continueu aquesta cadena, amb la unitat final de la cadena amb una part superior buida"SORTIDA DMX"port.
Engegueu el sistema:
Connecteu el paquet d'alimentació PX24500 a una presa de corrent.
Finalment, connecteu l'extrem lliure del vostre cable d'alimentació de 2 nuclis a la vostra font d'alimentació LED.
Finalització:
La vostra cinta LED RGB s'hauria d'il·luminar. Utilitzeu el controlador de paret per seleccionar colors, canviar de mode i ajustar la il·luminació segons les vostres preferències.
