Anàlisi de correlació espectroscòpica de la relació M/P i lluminàries LED d'alt índex de reproducció cromàtica

Anàlisi de correlació espectroscòpica de les lluminàries LED de la relació M/P i d'alt índex de reproducció cromàtica

Per Kevin Rao, 1 de desembre de 2025

L'avaluació de la distribució espectral en productes d'il·luminació requereix la inclusió de paràmetres d'efecte biològic. La relació M/P serveix com a indicador per mesurar els efectes biològics no-visuals de les fonts de llum, i la seva correlació amb l'índex de reproducció del color (CRI) s'ha convertit en un punt focal en les avaluacions tècniques.

Principi de càlcul de la relació M/P

La relació M/P es defineix com el quocient de lux melanòpic dividit per lux fotòpic. El càlcul es basa en la funció d'acció melanòpica mel(λ) i la funció fotòpica V(λ) definides a la norma CIE S 026/E:2018. Els instruments de mesura han de complir la norma ISO/CIE 19476:2014, que requereix un interval de longitud d'ona espectral d'1 nm.

La relació M/P quantifica l'impacte potencial d'una font de llum sobre la supressió de la melatonina. L'estàndard d'il·luminació industrial ANSI/IES TM-18-20 estableix que la relació M/P per a la il·luminació de l'entorn de treball nocturn ha de ser inferior a 0,6.

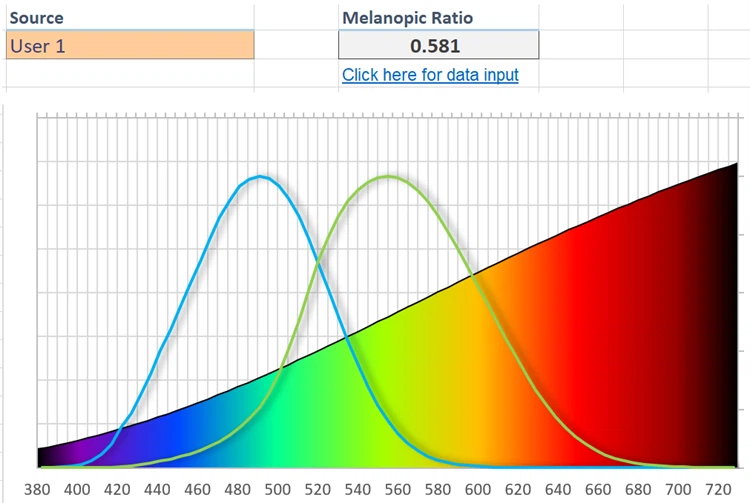

Proporcionat per eines Excel del WELL Building Institute.

Característiques espectrals dels LED d'{0}}CRI alt

Els LED d'índex de reproducció de color alt aconsegueixen el seu rendiment mitjançant la millora espectral de -multibanda. Un LED CRI 97 típic forma tres pics de radiació a aproximadament 450 nm, 540 nm i 610 nm. Aquesta estructura espectral augmenta la proporció d'energia radiant a la banda de 450-480 nm alhora que millora el valor R9.

Les dades de les proves mostren que a una temperatura de color correlacionada (CCT) de 3000K, quan el CRI augmenta de 80 a 95, la proporció de flux radiant a la banda de 450-480 nm augmenta del 12% al 18%. Aquesta banda correspon a la regió sensible de la funció d'acció melanòpica.

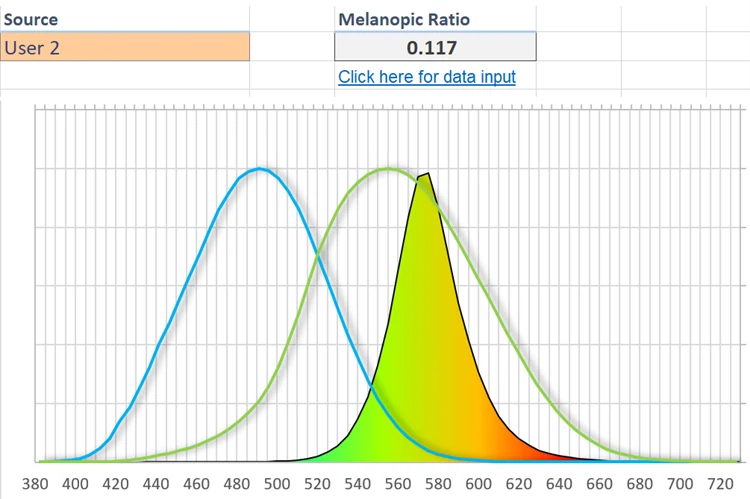

Captura de pantalla de l'eina Excel del WELL Building Institute

Dades de paràmetres espectrals comparatius

*Font de dades: estàndard de prova IES TM-30-20, condicions de mesura 25 graus ± 1 grau *

                                                    Captura de pantalla de l'eina Excel del WELL Building Institute

Anàlisi de l'impacte de la tecnologia de l'enginyeria

Contradicció de disseny espectral
Aconseguir un CRI elevat requereix una distribució espectral contínua a la banda de 600-700 nm. La tecnologia actual millora la intensitat de laXip blau de 450 nmper excitar fòsfors vermells, donant lloc a un augment de la radiació blava{0}}de longitud d'ona curta. Les proves indiquen que per cada augment de 10 punts del valor R9, el flux radiant a 450 nm augmenta aproximadament un 3,2%.

Esquema d'optimització d'efectes biològics
L'ús de la tecnologia d'excitació de xip violeta pot reduir la relació M/P. L'ús d'un xip violeta de 405 nm amb tri-fòsfors pot mantenir un CRI superior a 95 alhora que es redueix la relació M/P a 0,48. Aquesta tecnologia ja s'aplica en escenaris d'il·luminació mèdica.

Estratègia de control de la il·luminació
Els sistemes d'il·luminació intel·ligents ajusten dinàmicament l'espectre en funció dels ritmes circadians. El mode nocturn limita la proporció de radiació de 450 nm per sota del 12%, alhora que complementa la il·luminació ambLED ambre de 590 nm. Aquest sistema compleix els requisits de la clàusula WELL Building Standard L03.

Directrius d'escenari d'aplicació

Configuració d'il·luminació d'oficines
Les zones de treball diürnes utilitzen fonts de llum ambCRI superior a 90, amb relacions M/P controlades dins del rang 0,55-0,65. La il·luminació de la sala de conferències inclou modes d'espectre ajustables: el mode de presentació millora el rendiment de la reproducció del color, mentre que el mode de reunió nocturna redueix la relació M/P.

Solucions d'il·luminació mèdica
La il·luminació nocturna de la sala de pacients utilitza fonts de llum especials amb ràtios CRI 80 i M/P inferiors a 0,4. La il·luminació quirúrgica distingeix entre la il·luminació ambiental general i la il·luminació del camp quirúrgic, aquesta última manté unes característiques de reproducció de color elevades mentre que la il·luminació ambiental utilitza fonts de relació M/P baixa.

Normes d'il·luminació industrial
Els llocs d'operació contínua implementen estratègies d'il·luminació-basades en el temps. La primera meitat de la nit utilitza una il·luminació alta-CRI, canviant al mode de relació M/P baixa després de la mitjanit. El factor de manteniment de la il·luminació es manté sense canvis, mentre que la distribució de la potència espectral s'ajusta segons un programa establert.

Preguntes freqüents

M/P Mètode de mesura de la relació
Utilitzeu un espectroradiòmetre per mesurar la distribució de potència espectral, calculada segons l'estàndard CIE 218-2016. Per a una avaluació ràpida in situ, es poden utilitzar provadors de perill de llum blava calibrats, amb resultats multiplicats per un factor de conversió de 0,82.

Requisits d'etiquetatge de les especificacions del producte
La documentació tècnica dels productes d'il·luminació ha d'incloure valors de relació M/P per a tres punts CCT: 3000K, 4000K i 5000K. Els informes de prova han d'especificar la norma utilitzada i la incertesa de mesura, que ha de ser inferior al 8%.

Solucions de modernització del sistema existents
Sense canviar les lluminàries, la instal·lació de filtres òptics de tall-de 475 nm pot reduir la relació M/P entre un 35% i un 40%. La pèrdua de llum del filtre és d'aproximadament un 12%, el que requereix un augment corresponent en el valor de disseny de la il·luminació de base.

Verificació de compliment estàndard
La il·luminació d'edificis mèdics requereix un informe d'avaluació d'impacte del ritme de la melatonina de 24-hores. L'informe ha d'incloure càlculs de valors d'àrea MLT-i anàlisi de sèries temporals espectrals, d'acord amb l'apèndix H de GB 50034-2021.

Base de decisió de selecció de productes
Prioritize compromise solutions with CRI 90-93 and M/P ratios of 0.50-0.55. For special scenarios, use tunable spectrum products with daytime mode CRI >95 i mode nocturn M/P<0.45.

Estàndards de referència i literatura

CIE S 026/E:2018Sistema de mesura de la radiació òptica en respostes influïdes-ipRGC

ANSI/IES TM-18-20Directrius de disseny per a il·luminació circadiana

Clàusula WELL Building Standard v2 L03

GB 50034-2021Norma per al disseny d'il·luminació d'edificis
