Guia tècnica per a solucions d'instal·lació de reflectors LED de grau-industrial
Per Kevin Rao, 1 de desembre de 2025
El mètode d'instal·lació dels sistemes d'il·luminació industrial afecta directament l'eficiència i la vida útil de l'equip. Les diferents posicions d'instal·lació corresponen a patrons específics de distribució de la llum i estàndards d'enginyeria.
Paràmetres tècnics per al muntatge del pal
El muntatge de pal és adequat per a grans àrees obertes. Les alçades estàndard dels pals es classifiquen en tres nivells: 6 metres, 8 metres i 10 metres. Els pals de sis-metres s'apliquen per a la il·luminació dels passadissos d'aparcament, els pals de vuit-metres cobreixen zones operatives estàndard i els pals de deu-metres s'utilitzen per a grans patis d'emmagatzematge o zones de transport.
L'espaiat d'instal·lació segueix una relació d'1:1,5 entre alçada i espai. Els pals de vuit-metres haurien de mantenir una distància de 12 metres per garantir una uniformitat d'il·luminació superior a 0,7. La profunditat de la base del pal és 1/10 de l'alçada del pal, amb un grau de resistència del formigó no inferior a C25.

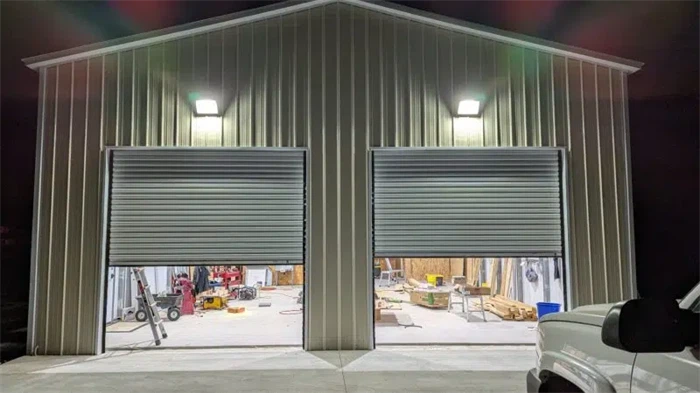

Normes d'enginyeria per al muntatge a la paret
El muntatge a la paret inclou dues formes: muntatge lateral i muntatge superior. L'alçada recomanada per al muntatge lateral és de 4,5-5,5 metres sobre el terra, amb un angle d'inclinació de 15-30 graus. Les posicions de muntatge superiors s'han d'allargar 1,2 metres més enllà del contorn de l'edifici per evitar les ombres de la paret.
La capacitat de càrrega-de suports de muntatge ha de ser més de tres vegades el pes de la lluminària. A les zones costaneres o industrials, els materials dels suports han de ser d'acer inoxidable 304 o d'acer galvanitzat en calent, amb un gruix de capa de zinc no inferior a 80 μm.
Especificacions d'implementació per a la instal·lació d'espigues a terra
La instal·lació de piques a terra és adequada per a il·luminació temporal i zones paisatgístiques. Els diàmetres estàndard de les canonades de punta són de 48 mm i 60 mm, amb una profunditat d'incrustació no inferior a 400 mm. La densitat de compactació de la fonamentació ha d'arribar al 90%.
Les lluminàries amb puntes de terra han de tenir un grau de protecció IP67, adequades per a entorns de contacte directe amb el sòl. La profunditat d'enterrament del cable no ha de ser inferior a 500 mm, amb conductes de protecció instal·lats.
Taula de comparació de rendiment dels mètodes d'instal·lació
| Indicador tècnic | Muntatge de pal | Muntatge a la paret | Instal·lació d'espigues a terra |
|---|---|---|---|
| Interval d'il·luminació aplicable | 20-50 lux | 50-100 lux | 10-30 lux |
| Alçada màxima d'instal·lació | 10 metres | 6 metres | 1,5 metres |
| Període de construcció de la fundació | 3-5 dies | 1-2 dies | 0,5 dies |
| Àrea de cobertura de punt únic | 150-300㎡ | 50-100㎡ | 10-30㎡ |
| Classificació de resistència al vent | Nivell 10 | Nivell 8 | Nivell 6 |
| Cicle mitjà de manteniment | 5 anys | 3 anys | 1 any |
Punts clau per a la implementació de l'enginyeria
Càlculs de càrrega-estructural
El muntatge del pal requereix la verificació de la capacitat de suport de la base. Un pal de 8-metres sota condicions de velocitat del vent de 25 m/s ha de tenir un moment de flexió de la base no inferior a 8 kN·m. Els suports de paret requereixen una verificació independent de la força d'ancoratge quan el pes de la lluminària supera els 15 kg.
Normes de cablejat elèctric
La profunditat d'enterrament del cable exterior no ha de ser inferior a 0,7 metres. Utilitzeu conductes elèctrics de PVC per a la protecció, amb un diàmetre de conducte 1,5 vegades més gran que el diàmetre exterior del cable. Les caixes de connexió han de tenir almenys un grau de protecció IP65, amb un 10% d'espai de cablejat addicional reservat internament.
Estàndards de depuració òptica
Utilitzeu mesuradors d'il·luminació distribuïts per a-mesures al lloc. Els punts de mesura estan disposats en un patró de quadrícula, amb un espai 1,5 vegades l'alçada d'instal·lació. La uniformitat de la il·luminació no ha de ser inferior a 0,7, amb un índex de resplendor UGR controlat per sota de 25.
Preguntes freqüents
Període de construcció de la fundació del pal
El període de curació de la base de formigó convencional és de 28 dies. L'ús de formigó-de resistència primerenca pot reduir-ho a 7 dies, però requereix un augment del cost del 15%.
Tractament anticorrosió per a suports de paret
El gruix de la capa-galvanitzada en calent no ha de ser inferior a 80 μm. En entorns molt corrosius, es recomana el recobriment de resina epoxi, que allarga la vida útil fins a 15 anys.
Requisits geològics per a la instal·lació d'espigues a terra
La resistivitat del sòl ha de ser inferior a 100Ω·m. A les zones amb nivells freàtics elevats, calen fonaments de formigó impermeable i capes de drenatge.
Accés de manteniment de lluminàries
El manteniment dels pals requereix un camí d'accés de 4 metres d'amplada. Les plataformes aèries de treball necessiten un radi d'operació no inferior a 6 metres i un radi de gir no inferior a 8 metres.
Normes de connexió a terra de protecció contra llamps
La resistència de posada a terra del pol no ha de superar els 10Ω. Les terminals d'aire haurien d'utilitzar acer rodó galvanitzat de 12 mm de diàmetre, amb una separació del conductor de baixada no superior a 18 metres.
Principis de selecció de cables
La capacitat de càrrega del corrent del cable principal-ha de ser 1,5 vegades més gran que la càrrega total. Els cables exteriors han de ser de tipus YJV22, amb protecció de blindatge de cinta d'acer per a seccions enterrades.
